Ротаметр - прилад для вимірювання об'ємної витрати води за одиницю часу (швидкості потоку). Це один з найбільш простих і затребуваних вимірювальних приладів, який широко використовуються в різних галузях промисловості

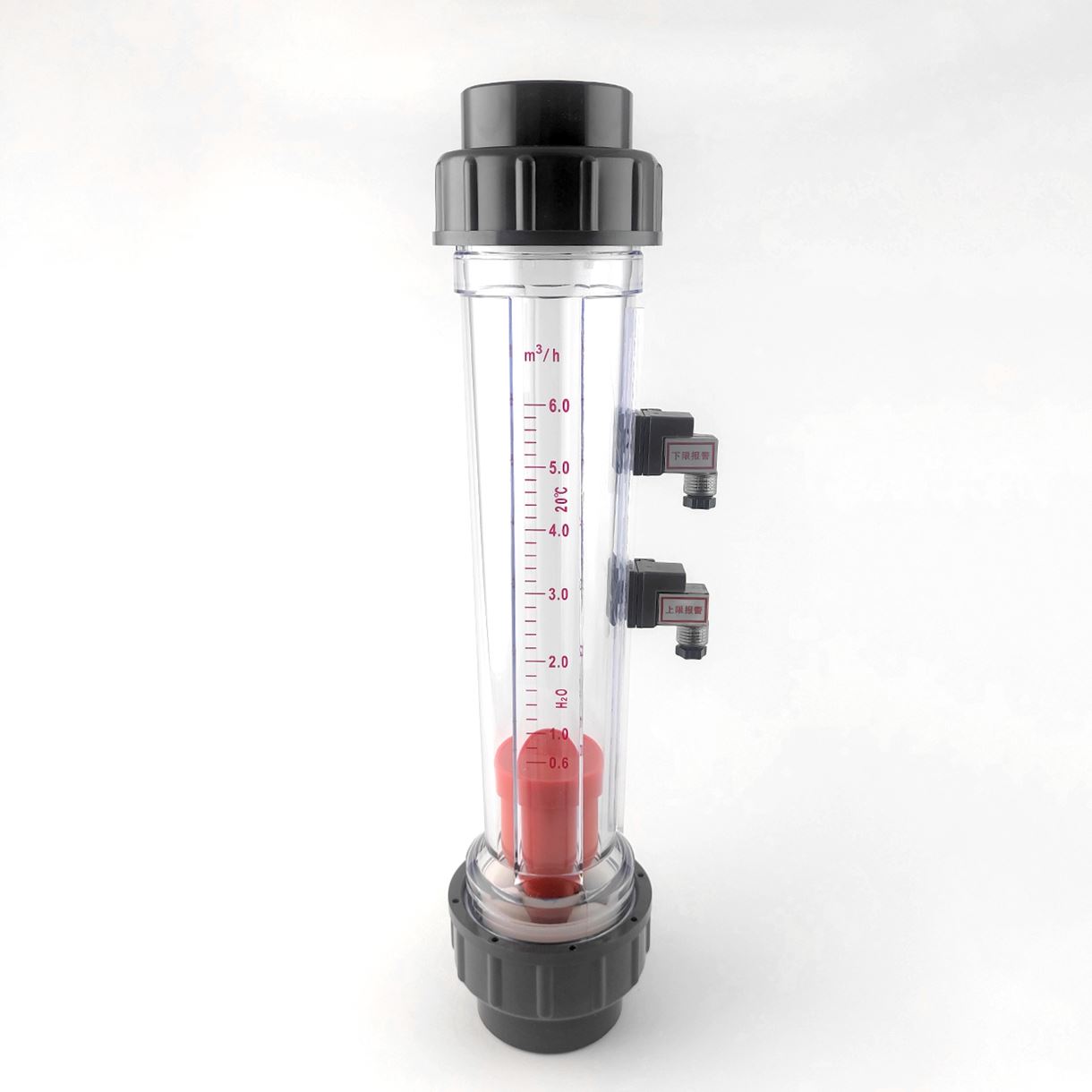

Прилад монтується на вертикальному трубопроводі з напрямком течії від низу до верху, складається з прозорого корпусу з відсіком для води і поплавка. Залежно від інтенсивності потоку поплавок піднімається на певний рівень, якому відповідає значення на шкалі.
Для роботи ротаметрів не потрібно джерело живлення, що забезпечує надійні вимірювання, а можливість візуального контролю витрат і стану робочого середовища дозволяє підвищити ефективність технологічних процесів.
Технічні характеристики:
Матеріал:
- Поплавок - виконаний з PVDF;
- Корпус - виконаний з PVC-U
Умови експлуатації:
- Ротаметри повинні експлуатуватися при температурах від 0 до 600С
- Шкала умовно рівномірна
- Робочий надлишковий тиск ротаметра - 0,63 МПа (6,3 кгс/см2)
- Величина втрати тиску від установки ротаметра в технологічну лінію не повинна перевищувати 0,01 МПа (0,1 кгс/см2)
- Потік – 100–1000 л/год (1-10 м3/год)
- Температура вимірюваного середовища від 0 до 600С
