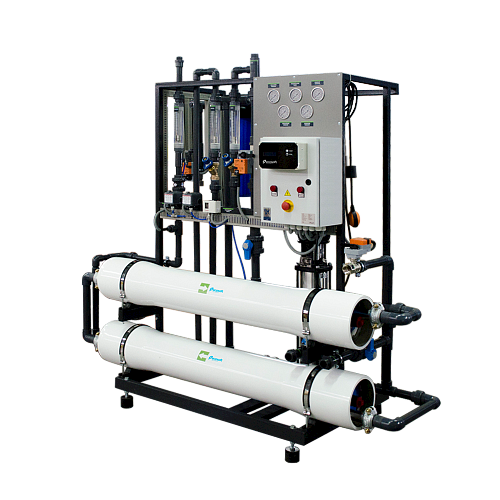

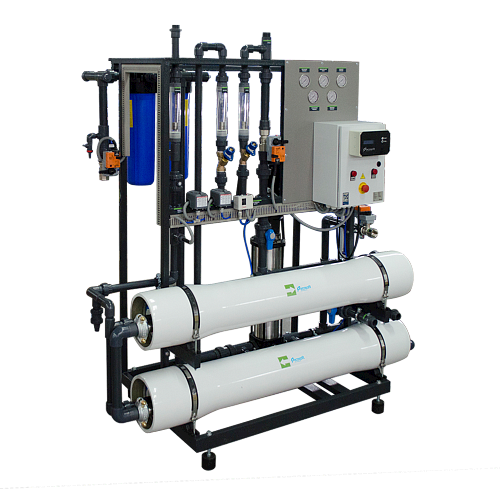

Ecosoft MO-2 це автоматизована система зворотного осмосу продуктивністю 2...2,5 м3/год. У комплекті основного обладнання насос високого тиску Grundfos, електромагнітні клапани Danfoss і регулюючі клапани Honeywell.
Система оснащена контролером і комплектом основних необхідних контрольно-вимірювальних приладів. Додаткові вузли та комплектуючі можна замовити, як опції.
Мембранні елементи не входять до комплектації!
ЗАСТОСУВАННЯ
Системи зворотного осмосу Ecosoft застосовуються в ряді галузей і сфер бізнесу, таких як:
Використання
Переваги
Парові котли
Менша продувка котла в порівнянні з водою, пом'якшеною з допомогою іонного обміну
Мікроелектронні виробництва
Високий ступінь видалення кремнію, бору, аммонію та інших домішок гарантує мінімальний відсоток відбраковки напівпровідникових виробів
Фармацевтичні виробництва
Стабільне видалення пірогенів та токсичних домішок
Харчові виробництва
Мембрани Dow Filmtec™ з високими характеристиками і опційна комплектація підмісом вихідної води
Хімічні виробництва
Демінералізована вода використовується у більшості промислових виробництв
Теплові мережа та градирні
Зворотний осмос очищає воду від усіх домішок, зупиняючи утворення мінеральних відкладень і корозію
Гальванічні цехи
Системи Ecosoft дозволяють отримати очищену воду будь-якої категорії
Виробництва склопакетів
Демінералізована вода не створює нальоту на поверхні скла і знижує витрату миючих засобів для миття скла
Текстильні виробництва
Очищена за допомогою зворотного осмосу вода гарантує найвищу якість текстильної продукції
Виробництво бутильованої води
Мембранні элементи Dow Filmtec™ дозволяють отримати очищену воду будь-якої категорії навіть з високим вмістом нітратів, амонію, окислюваність, солевмістом та ін.
Полив і зрошення
Знесолена вода безпечна як для рослин, так і для систем поливу та зволоження
Рибні господарства
Опціональне підмішування вихідної води дозволяє точно відрегулювати склад до необхідної мінералізації, pH, твердості або лужності
Станції водопідготовки
Вода, очищена за допомогою систем зворотного осмосу, відповідає вимогам СанПіН і подовжує термін служби трубопроводів і обладнання
Пральні та автомийки
Знесолена вода унеможливлює появу нальоту і осаду на поверхнях, не знижує якість тканини при пранні, зменшує витрату миючих засобів
Знесолення води
Низьконапірні мембрани Dow Filmtec™ XLE і насоси Grundfos® забезпечують мінімальне використання енергії на 1 м3очищеної води
Принцип роботи:
Вода, що надходить в систему зворотного осмосу, проходить попереднє очищення на картриджних фільтрах тонкого очищення 5 мкм, що входять в комплект установки. На мембранний модуль вода подається насосом високого тиску. У робочому режимі в мембранному модулі установки відбувається поділ води на два потоки: демінералізовану воду – пермеат і воду з підвищеним солевмістом – концентрат. Частина концентрату під час роботи модуля скидається в каналізацію, а частина направляється на вхід насоса високого тиску, забезпечуючи так званий рецикл концентрату. У потік вхідної води може дозуватися антискалант, який перешкоджає утворенню відкладень всередині мембранних елементів.
Демінералізована вода (пермеат) надходить в накопичувальний бак пермеата, в якому монтується датчик рівня, що відключає установку при заповненні бака. Установка перед відключенням або із заданою періодичністю автоматично промивається вихідною водою. Наведений режим називається режимом гідравлічної промивки, при цьому на установку потрібно короткочасна, протягом 1-2 хвилин подача води, що перевищує подачу в робочому режимі.
Управління установкою проводиться від контролера і забезпечує:
включення і відключення установки за рівнем в накопичувальної ємності,
виконання автоматичної гідравлічної промивки мембран,
блокування і попереджувальну сигналізацію при нештатних ситуаціях для захисту насоса від сухого ходу, захисту мембран від високого тиску і т. д.
Вимірювання і відображення електропровідності і температури
Обслуговування системи:
Картриджі механічного очищення призначені для захисту мембранних елементів від великих домішок, таких як пісок, частинки глини і т.д. зволікання із заміною картриджа може привести до пошкодження або руйнування мембрани. Для виключення таких критичних ситуацій ми настійно рекомендуємо міняти картридж попереднього очищення води не рідше одного разу на 3 місяці.
Якщо якість очищеної води погіршився або було помічено зниження продуктивності, необхідно провести хімічну промивку зворотноосмотичної мембрани за допомогою станції хімічної промивки і спеціальних реагентів. Для отримання очищеної води незмінної якості ми рекомендуємо проводити хімічну промивку зворотньоосмотичної мембрани не рідше двох разів на рік.
У разі, якщо ви не плануєте користуватися системою протягом тривалого часу, рекомендується перекрити подачу води на систему, а також законсервувати мембранні елементи з використанням спеціального консервує розчину — це дозволить зберегти працездатність мембран при просте.
Рекомендується вести журнал технічного обслуговування системи зворотного осмосу і журнал показників роботи системи і якості води. Наявність історії обслуговування і роботи системи дозволить максимально ефективно і своєчасно виконувати заміну картриджів, хімічні промивки мембран та інші дії з обслуговування системи
Запобіжні заходи:
Прочитайте інструкцію перед роботою
Використовуйте труби, діаметр яких не менше діаметрів відповідних приєднань системи зворотного осмосу (наведені в специфікації)
Вхідний фільтр грубої очистки повинен мати приєднувальний розмір, рівний або більше ніж Ду приєднання вихідної води до системи зворотного осмосу. Фільтри типорозміру 2,5×10 мають пропускну здатність 1-2 м3/год, недостатню для установки перед цією системою зворотного осмосу.
Мембранні елементи транспортуються в оригінальній упаковці, перед введенням системи в експлуатацію їх необхідно встановити в Корпуси тиску. Кільцеві ущільнення мембранних елементів повинні знаходитися з боку впуску вихідної води в корпус.
Виймайте картриджі префільтрів з упаковки перед установкою.
Переконайтеся в тому, що тиск вихідної води досить для включення системи.
Перевірте індикацію реле контролю напруги Lovato в шафі автоматики після першого включення електроживлення. Червоне світло або миготливий зелений показує неправильну послідовність підключення фаз або невідповідне вимогам напруга.
Не використовуйте латунні, мідні та сталеві труби та фітинги для очищеної води.
Під час першого запуску при введенні в експлуатацію, необхідно відрегулювати величини витрат рецикла і скидання концентрату і робочий тиск за допомогою регулюючих клапанів.
Робочий тиск не повинен перевищувати 12 бар. Співвідношення витрат пермеату і концентрату не повинно перевищувати 0,75 (75%).
Пермеат, отриманий протягом першої години після установки нових або отрегенерованих мембранних елементів, необхідно скидати в каналізацію.
Рекомендується подавати вихідну воду з резервуара з подаючим насосом і подавати очищену воду в резервуар очищеної води з насосом для подачі води споживачеві.
Рекомендується мати ремкомплект.
Технічні характеристики
Номінал. продуктивність1
2 м3/ч
Степінь вилучення пермеату
75%
Макс. солевміст
3000 мг/л
Витрата води (виробництво)
4-6 м3/ч
Витрата води (промивка)
10 м3/ч
Необхідний тиск води
2…4 бар
Робочий тиск
8…12 бар
Електричні характеристики
3 × 380 В, 50 Гц
Електрична потужність
4 кВт
1Продуктивність залежить від солевмісту води, температури і конверсії пермеату — див. графік праворуч
